VrtulePowerMax

Přehled

Spolehlivá, přesná, bezpečná

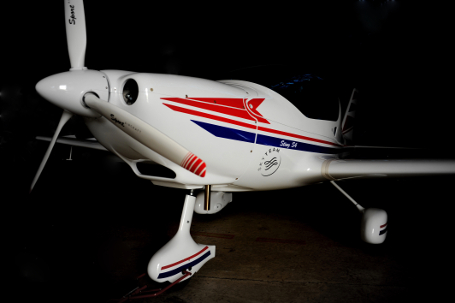

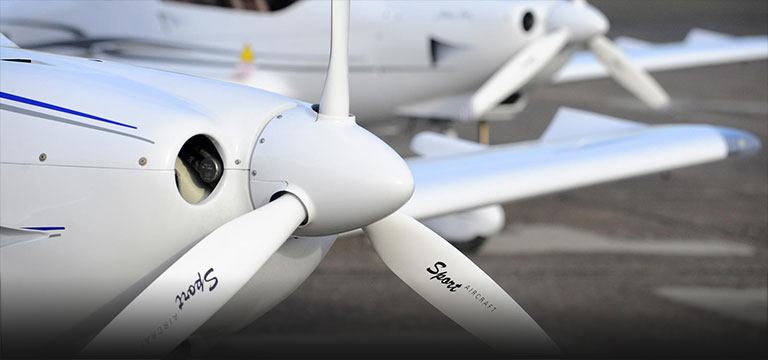

Vrtule PowerMax je třílistá, tažná, za letu stavitelná letecká vrtule. Náboj vrtule je ze slitin hliníku. Tvoří ho vrchní a spodní příruba s víkem. Uvnitř náboje se nacházejí mechanismy stavění listů. Zvětšování úhlu nastavení listů probíhá pomocí servomotoru LINAK. V opačném směru jsou listy vrtule stavěny odporem pružiny umístěné uvnitř náboje. List je tvořen v kořenové části z oceli a samotného kompozitového listu. List je do náboje uchycen pomocí dvojice axiálních ložisek, která umožňují stavění úhlu nastavení listu. Servomotor a kinematický převod jeho pohybu je umístěn mimo náboj vrtule nad reduktorem motoru a stavění listů ovládá dutou osou reduktoru a vrtule.

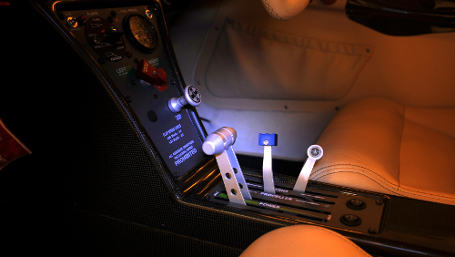

Návrh vrtule od počátku počítal s maximálním komfortem ovládání. Ovládání vrtule PowerMax je intuitivní, podobné jako u letounů těžších hmotnostních kategorií. Páka ovládání vrtule je umístěna hned vedle páky přípusti a tak můžete regulovat nastavení listů jednoduchými hmaty. V režimu constatn-speed stačí pákou pouze pohnout a vše se již automaticky nastaví. Pilot se již nemusí o nic víc starat nebo složitě režimy letu nastavovat.

Vrtule je určená pro následující typy motorů:

  • ROTAX 912 UL - 80 HP
  • ROTAX 912 S - 100 HP
  • ROTAX 912 iS Sport - 100 HP
  • ROTAX 914 - 115 HP

Jen s ní jsou letadla TL-ULTRALIGHT kompletní.

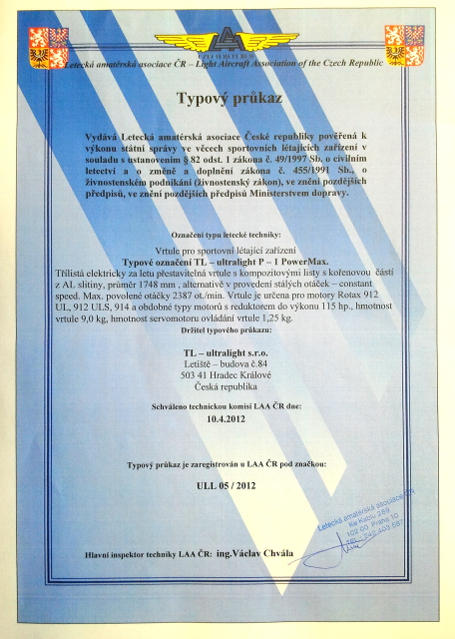

Společnost TL-ULTRALIGHT získala certifikaci pro vrtuli PowerMax 10. 4. 2012.

Detailní informace (PDF)

Technická data

Smysl otáčení

Vlevo (při pohledu zepředu)

Orientace instalace vrtule

tažná

Počet listů

3

Průměr

1748 mm

Max. absorbovaný výkon motoru

115 HP

Max. otáčky vrtule

2387 ot/min

Rozsah nastavení úhlů listů

10º

Rychlost přestavení z jedné krajní polohy do druhé – se zatížením

4,6 s

Rozsah provozních teplot

-25 ºaž +40 ºC

Hmotnost vrtule

10,2 kg

Hmotnost servomotoru o ovládání vrtule

1,25 kg

Hmotnost vrtulového kužele

0,5 kg

Vnější průměr vrtulového kužele

Ø 235 mm

Průměr upevňovací příruby

Ø 124 mm

Unášecí čepy (roztečná kružnice)

Ø 13 mm (101,6 mm)

Upevňovací šrouby

M 8

Počet čepů/upevňovacích šroubů

6
